벅 스팀 밸브 작동 및 유지관리 (1)

프레스 장비에서 가장 흔하면서도 비용 부담이 큰 문제 중 하나는 벅 밸브를 통한 지속적인 스팀 누출이다. 이러한 현상은 다음과 같은 문제를 초래할 수 있다.

• 원단이 과도하게 젖어 진공 건조가 제대로 이루어지지 않음
• 프레스 품질의 일관성 저하
• 광택, 눌림 자국, 워터 스폿 등 표면 결함 발생
• 프레스 패드 수명의 현저한 단축
• 작업자가 선명하고 전문적인 마무리를 안정적으로 구현하기 어려움

이 문제가 해결되지 않을 경우 재작업 증가, 마무리 비용 상승, 고객 불만으로 이어질 수 있다.

이에 본 연재에서는 벅 밸브의 작동 원리, 문제 진단 절차, 그리고 적절한 수리를 위한 기술·부품·공구에 대해 상세히 다룬다.

본격적인 설명에 앞서, 해당 밸브 계열의 작동 원리를 이해하는 것이 중요하다. 본 가이드는 OEM 고가 부품의 대체용으로 널리 사용되는 United Brass Works사의 벅 밸브를 기준으로 설명한다.

이 밸브는 공압식으로 작동하지만, 구조와 기능은 다수의 기계식 벅 스팀 밸브와 유사하다. 설계 차이에 따른 설명은 실제 작동에 영향을 미치는 경우에 한해 다룬다.

드라이클리닝 공정에서 사용되는 프레스 종류

드라이클리닝 공장에서는 일반적으로 두 가지 유형의 프레스가 사용된다.

1. 드라이클리닝 프레스(소프트 피니시 프레스)

바지, 코트, 재킷, 스커트, 드레스 등 하드한 마무리가 필요하지 않은 의류에 사용된다. 헤드와 벅 양쪽에 스팀 제어 밸브가 장착되어 있다.

• 헤드: 의류를 눌러 압력을 가하는 상부 구조
• 벅: 헤드와 맞물리는 하부 고정 구조

이들 밸브는 프레스 과정에서 의류를 통과하는 스팀의 흐름을 제어하여 균일한 마무리 품질을 유지한다.

2. 런드리 프레스(하드 피니시 프레스)

셔츠, 유니폼, 린넨류 등 세탁 공정 후 강한 마무리가 필요한 품목에 사용된다. 일반적으로 벅에는 스팀 밸브가 없거나, 헤드에만 제한적으로 장착된다.

이 경우 벅은 스팀 제어보다는 잔여 수분을 증발시켜 건조 및 마무리를 완성하는 데 중요한 역할을 한다.

드라이클리닝 프레스의 벅 구조

일반적인 벅은 표면에 다수의 구멍이 뚫린 타원형 금속 구조로 보이며, 작업자가 페달을 작동하면 이 구멍을 통해 스팀이 분사된다.

그러나 실제로는 스팀을 균일하게 분산시키고 수분 제거를 효율적으로 수행하기 위해 다양한 내부 구성 요소가 결합된 복합 구조다.

내부 구조 및 기능

▲ 스팀 챔버

벅 내부에는 스팀 챔버가 존재하며, 벅 밸브와 연결되어 있다. 밸브가 작동하면 스팀이 챔버로 유입되어 벅 전체 표면에 고르게 분포된다.

▲ 천공 표면(상판)

표면의 미세 구멍을 통해 스팀이 균일하게 통과한다. 고른 분포는 불균일 프레스나 워터 스폿 방지를 위해 필수적이다.

▲ 스크린 또는 디퓨저 플레이트

일부 벅에는 상판 위에 스크린 또는 디퓨저가 설치되어 스팀 분출을 완화하고, 집중 분사로 인한 원단 손상이나 얼룩 발생을 방지한다.

▲ 패딩 및 커버(패드)

벅은 패딩과 커버로 덮여 있으며, 이는 다음과 같은 역할을 한다.

• 금속 표면과의 직접 접촉으로부터 의류 보호
• 압력의 균일한 분산
• 스팀 통과를 유지하면서 형태 안정성 확보

또한 벅에는 진공 기능도 포함되며, 이는 이후 별도로 설명된다.

작동 참고사항: 벅의 성능은 스팀의 균일한 분포에 크게 좌우된다. 내부 막힘, 누출, 불균형 유량이 발생할 경우 마무리 품질 저하, 과도한 수분 잔류, 원단 결함으로 이어질 수 있다.

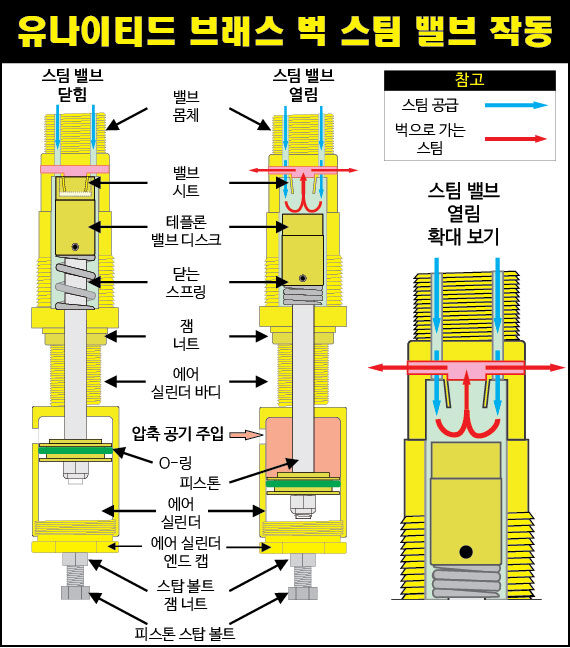

벅 밸브의 작동 원리

벅의 기본 구조를 이해했다면, 이제 벅 밸브가 스팀 흐름을 어떻게 제어하는지 살펴보자. 공압식 밸브는 ‘열림’과 ‘닫힘’ 두 가지 상태로 작동한다.

밸브가 닫힌 상태에서는 테플론 디스크가 스프링 압력에 의해 밸브 시트에 밀착되어 스팀의 유입을 차단한다.

반대로 밸브가 열리면 압축 공기가 실린더로 공급되어 피스톤을 밀어내고, 스프링 힘을 극복하면서 밸브 스템과 디스크가 시트에서 이탈한다.

이로써 밸브 내부에 유로가 형성되고, 스팀이 벅 내부 챔버로 유입되어 표면 전체와 의류에 고르게 전달된다.

작동 순서

밸브 개방 시

1. 작업자가 페달 또는 버튼을 작동
2. 공압 제어 시스템이 실린더로 압축 공기 공급
3. 공기 압력으로 밸브 스템이 하강하며 스프링 압축
4. 테플론 디스크가 시트에서 이탈하며 밸브 개방
5. 스팀이 벅 내부로 유입

밸브 폐쇄 시

1. 공기 공급이 차단되고 배출
2. 스프링이 스템과 디스크를 다시 시트에 밀착
3. 스팀 흐름 즉시 차단

작동 참고사항: 밸브의 정상 작동은 스템의 원활한 움직임과 디스크-시트 간 완전 밀착에 달려 있다. 마모, 이물질, 정렬 불량이 발생할 경우 완전 폐쇄가 이루어지지 않아 지속적인 스팀 누출이 발생할 수 있다. 이러한 문제는 다음 호에서 자세히 다룬다.

이번 호에서는 벅 밸브의 기본 구조와 작동 원리를 살펴보았다. 다음 호에서는 주요 고장 발생 지점과 이를 사전에 진단하고 해결하는 실질적인 방법을 집중적으로 다룰 예정이다.

이상으로 이번 호를 마친다. 다음 호에서는 벅 밸브의 주요 문제 부위와 그 해결 방법을 심층적으로 다룰 예정이다.
